快速固化烤箱SE0-600N采用模塊化設計，集成自動化控溫，氮?dú)獗Ｗo(hù)，緩沖冷卻，自動化上下料等多重功能。通過特定的溫度控制，氮?dú)饪刂疲詣?dòng)化操作，完成貼合設備后段的工藝制程，主要用于半導封裝過程中的固化與粘接工藝。
快速固化烤箱產品特點：
加熱系統:配置六個溫區,各溫區溫度可單獨設置,引線框架單行矩陣排列烘烤。

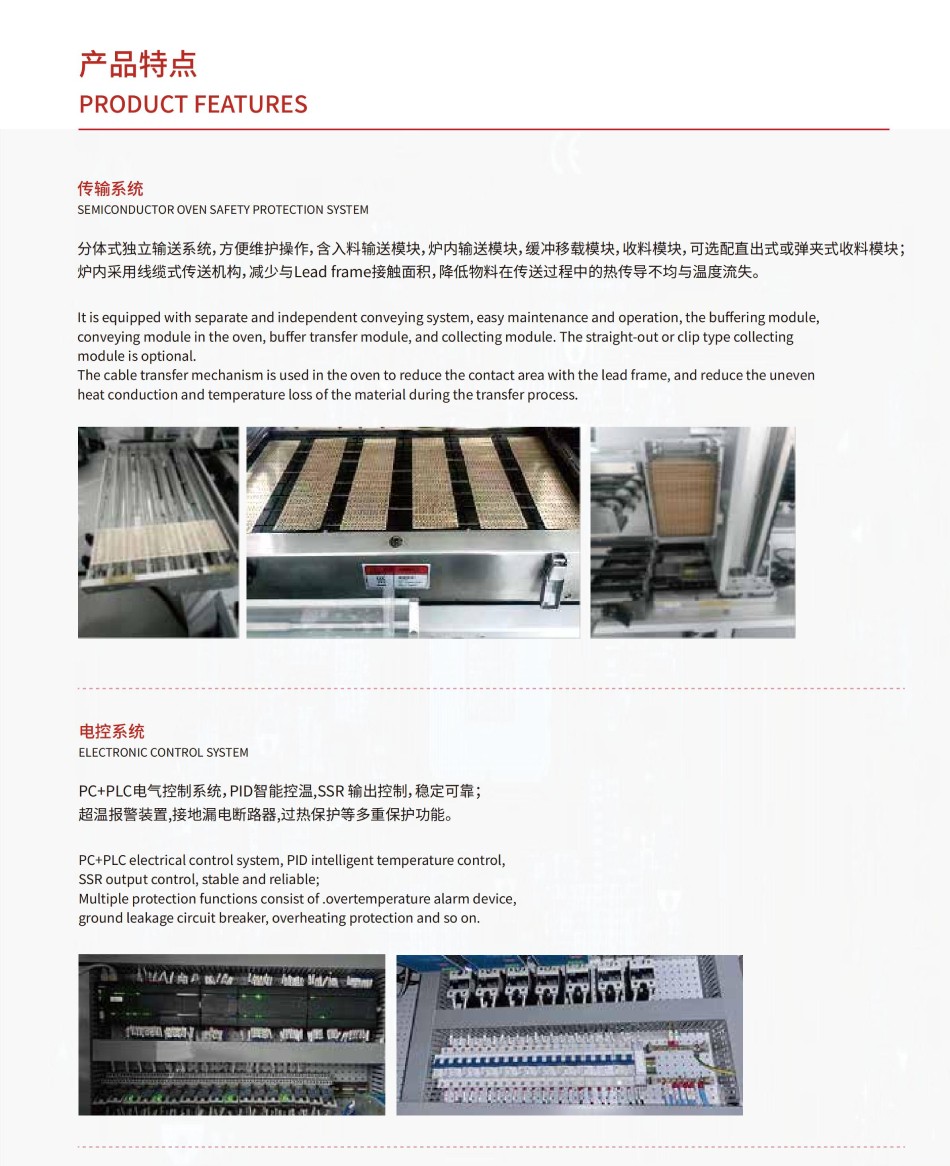

傳輸系統:分體式獨立輸送系統,全自動控制,配置接駁緩沖段,自動收料機構。
控制系統:PC+PLC電氣控制系統,Windows操作界面,中英文在線自由切換,LCD顯示器,支持遠程監控。
保護系統:該設備設有多種保護機制:超溫保護,配置三色燈、蜂鳴器故障報警，軟件界面提示故障。
氮?dú)庀到y(tǒng):配置流量計,可調節流量大小,并監控氮?dú)庥昧俊?/span>
功能特性：
每款產品只需調機校準一次,下次生產時可直接調取工程參數即可運行,操作簡便快捷;
烘烤溫度最高可達250度,可滿足多種產品溫度需求;各加熱模塊溫度偏差在±5°C以?xún)?nèi);
多種防呆報警處理,軟件提示,可實時觀測各警報狀態;

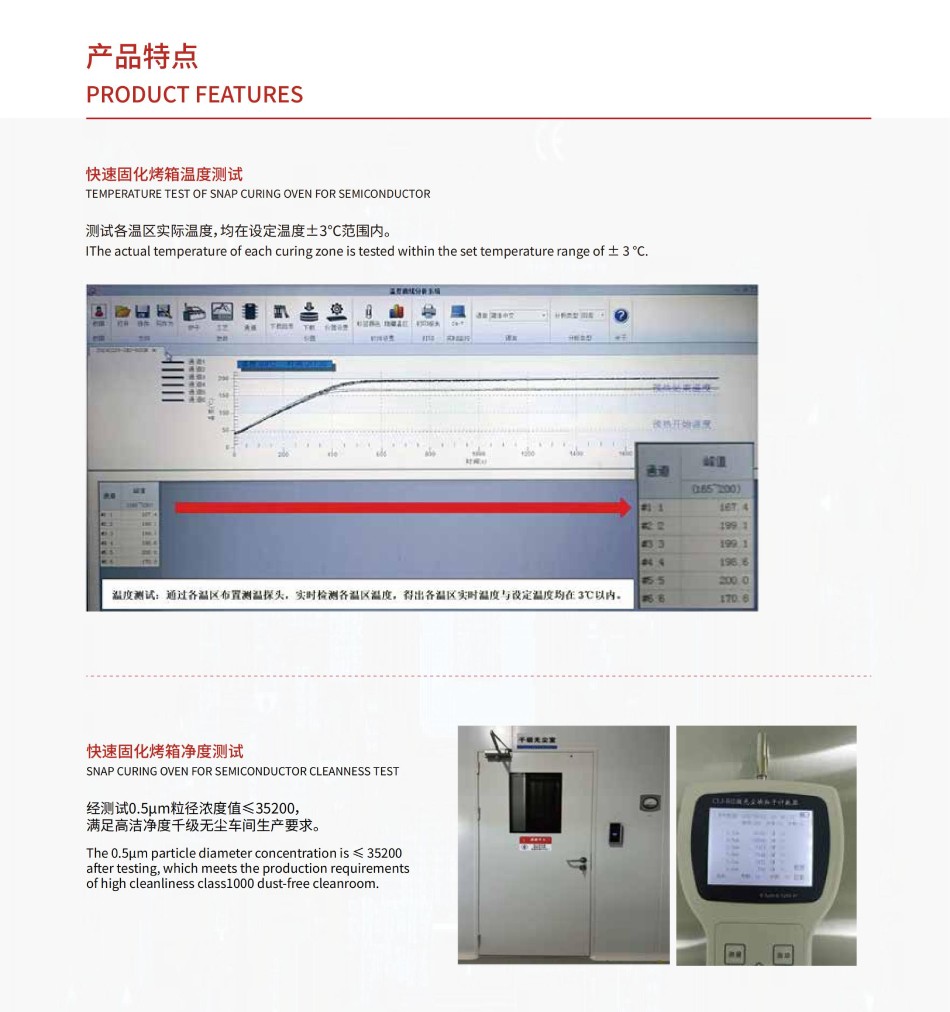

在線式溫度曲線,隨時可觀察各溫度模塊溫度;
氣體流量及壓力軟件實時顯示,便于數據追蹤。
| 型號 | SEO-600N |
| 箱體部分 | |
| 基板尺寸 | L:125mm~300mm;W:25mm~100mm;T:0.12mm~1mm |
| 料盒尺寸 | L:130mm~308mm;W:30mm~110mm;H:100mm~180mm |
| 基板類型 | 單行/矩陣 |
| 固化溫區數量 | 6個(可選配) |
| 溫度設置范圍 | 50℃~250℃ |
| 溫度均勻性 | 士5℃ |
| 溫度控制器 | PID智能控溫，SSR輸出控制 |
| 烘烤時間 | 根據工藝要求設定(時間可設定) |
| 氮?dú)庀到y(tǒng) | 帶N2流量計接口，氮?dú)饬髁靠烧{(diào) |
| 安全裝置 | 超溫報警裝置，接地漏電斷路器，過熱保護 |
| 排風系統 | 獨立接口，帶排氣裝置 |
| 氮?dú)庀牧? | ≤100L/min |
| 壓縮空氣及流量 | 4-7bar,90L/min |
| 供電電源 | 三相380V AC 50/60Hz |
| 啟動功率 | 約3.3KW |
